氧化鋁件打黑效果

  陽極氧化鋁是指鋁及鋁合金表面的致密氧化鋁涂層。為了防止進一步氧化，其化學性質(zhì)與氧化鋁相同。陽極氧化可以顯著提高鋁合金的耐蝕性、表面硬度和耐磨性。經(jīng)過適當?shù)闹幚?，具有良好的裝飾性。

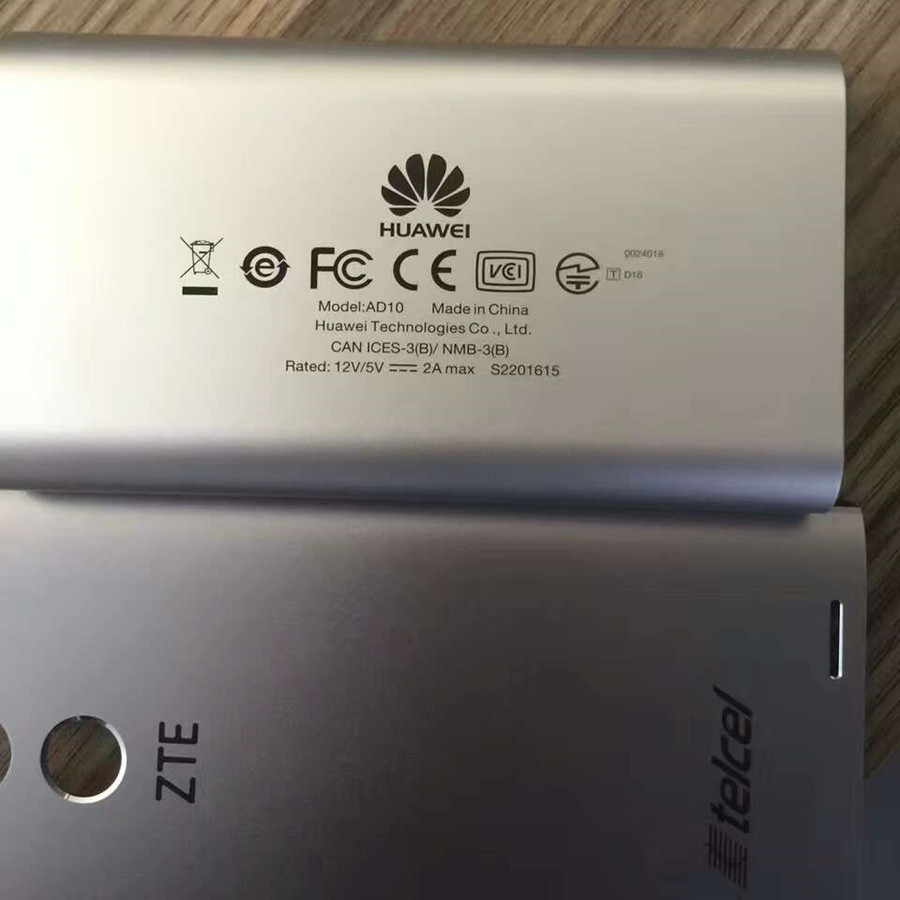

氧化鋁手機殼激光打標

  陽極氧化鋁發(fā)黑的機理是通過高能量密度的聚焦激光，在短時間內(nèi)進一步氧化膜厚5-20um的陽極氧化鋁層，改變表面材料。鋁發(fā)黑的原理是基于納米效應(yīng)。由于氧化物顆粒經(jīng)過激光處理后是納米尺寸的，增加了物質(zhì)的光吸收性能，使得可見光照射到物質(zhì)上并被吸收，反射的可見光很少，因此肉眼看是黑色的，所以稱為氧化鋁黑化。一般來說，陽極氧化鋁氧化層及其表面處理工藝的膜厚為5-20um，直接決定著發(fā)黑的效果和效率。一般膜厚在10-20um時容易變黑，小于8um時氧化膜太薄容易破裂，產(chǎn)生白點，需要通過激光參數(shù)進行補償。另外，陽極氧化鋁表面處理工藝會直接影響發(fā)黑效果，噴砂和表面拉絲是常見工藝，噴砂的厚度對打標效果會有不同的影響。噴砂顆粒越細，黑化效果越好。建議陽極鋁的膜厚為10-15m，這樣整體黑度效果會更好。用激光標記黑色商標、型號、字符等。在陽極氧化鋁材料表面，這種應(yīng)用已經(jīng)被蘋果、華為、中興、OPPO、VIVO等電子廠商廣泛應(yīng)用于電子產(chǎn)品外殼。對于這種應(yīng)用，目前采用MOPA光纖激光器進行加工。由于MOPA激光器的脈沖寬度和脈沖頻率調(diào)節(jié)范圍較寬，使用脈沖寬度窄、頻率高的參數(shù)可以標記材料表面的黑色效果，不同的灰度效果也可以通過不同的參數(shù)組合進行標記。

MOPA氧化鋁激光打標機-星博激光
